Medición por coordenadas con Coord3
Cuando la pieza pesa toneladas o la tolerancia se cierra por debajo de la centésima, la inspección deja de resolverse con instrumentos de mano. Coord3 fabrica máquinas de medición por coordenadas de puente y semipórtico para ese rango, y 3D Metrisoft las vende y las respalda con servicio propio desde Querétaro.
Una máquina de medición por coordenadas —CMM por sus siglas en inglés— toca la pieza con un palpador y registra cada contacto como un punto X, Y, Z dentro de su volumen de trabajo. Con esos puntos el software reconstruye planos, barrenos y cilindros, y los compara contra el modelo CAD o contra el dibujo acotado. Una CMM verifica tolerancias geométricas y distancias con incertidumbre declarada, y por eso sostiene un reporte dimensional que un instrumento de mano no sostiene.
Aplicaciones por sector y tipo de pieza
- Inspección de bloques, cabezas y carcasas de fundición en autopartes
- Verificación de moldes, troqueles y herramentales de gran formato
- Control dimensional de estructuras soldadas y componentes para aeroespacial y energía
Cuál Coord3 corresponde a cada pieza
Las cuatro CMM corren con Touch DMIS y se verifican en fábrica bajo ISO 10360-2. Tres son CMM de puente y el Benchmark es de semipórtico. Lo que cambia entre ellas es el tamaño y el peso de pieza que aceptan, la exactitud que declaran y el entorno en el que pueden trabajar.
| Modelo | Carreras de medición X · Y · Z | Peso máximo de pieza | MPE_E0 con TP20 ISO 10360-2:2010, T1 | Resolución de escalas | Estructura y entorno | Sensores |
|---|---|---|---|---|---|---|
| Coord3 Benchmark | 600 × 500 × 500 mm | 300 kg | 2.7 + 3.0·L/1000 µm | 0.1 µm | Semipórtico CNC. Sala de calidad | Cabezales PH10T/M y PH20. Palpadores TP20, TP200 y TP200B |
| Coord3 Ares | 700 × 650 × 500 a 1,200 × 650 × 650 mm | 650 a 700 kg | desde 2.1 + 3.0·L/1000 µm | 0.1 µm | Puente CNC. Taller o sala | Los anteriores, más analógico SP25M |

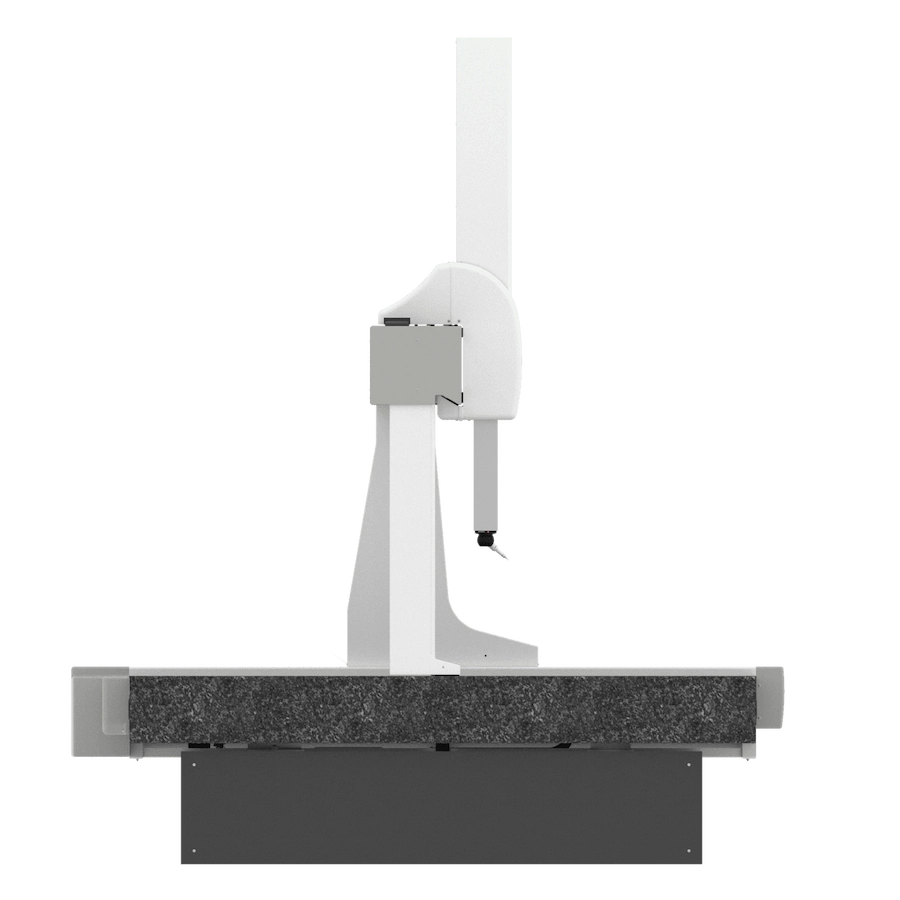

| Coord3 Universal | 700 × 700 × 700 a 3,000 × 1,500 × 1,300 mm | 650 a 4,000 kg | desde 1.9 + 3.0·L/1000 µm | 0.1 µm | Puente CNC con compensación térmica de serie. Sala de metrología | Los anteriores, más SP600, SP80 y cabezal continuo REVO |
| Coord3 Kronos | Y · Z de 1,300 × 1,000 a 2,000 × 1,500 mm | Consultar | Consultar | 0.1 µm | Puente CNC reforzado, con guardas. Piso de planta | TP2, TP20 y TP200. Analógico SP25 y láser LC/XC |
Exactitud en micras (µm); L en milímetros. Cifras de los catálogos técnicos de Coord3.
Cómo se lee la columna de MPE_E0
El MPE_E0 es el error máximo que una CMM puede cometer al medir una longitud, y por eso es una fórmula — la primera cifra es el error base en micras y el segundo término crece con la longitud medida, así que un 3.0·L/1000 son 3 micras más por cada metro. Las tres cifras están tomadas con el mismo cabezal y palpador, PH10 o PH20 con TP20, y en el rango térmico T1 de 18 a 22 °C; cambian con el modelo, con el palpador y con el rango contratado. Las cifras salen de los catálogos que Coord3 entregó a 3D Metrisoft y de coord3.com.
Norma del fabricante y verificación de CMM en Querétaro
Coord3 verifica cada máquina en fábrica bajo ISO 10360-2. Esa misma norma, en su adopción mexicana NMX-CH-10360-2-IMNC, es la que 3D Metrisoft tiene acreditada para calibrar máquinas de medición por coordenadas en su laboratorio de Querétaro — la máquina se verifica después de instalada bajo el mismo método con el que se fabricó.
Demostraciones sin costo · Querétaro
Una CMM Coord3 midiendo tu pieza
3D Metrisoft hace demostraciones sin costo de las máquinas de medición por coordenadas Coord3 con piezas de tu producción — en línea, en tu planta o en el Tech Center de Querétaro. El equipo se entrega con capacitación en Touch DMIS. Para quien necesita las piezas medidas sin invertir en equipo, está el servicio de medición e inspección dimensional.
Con piezas de tu producción
La prueba se corre sobre tus propias piezas, con el cabezal, los palpadores y el software de la máquina.
Sin costo y sin compromiso
La demostración ocurre antes de que haya una cotización de por medio. Sirve para resolver si el equipo hace el trabajo que necesitas, no para cerrar la venta ese día.
En Touch DMIS, el software que vas a usar
El programa se arma en el mismo software con el que después se opera la máquina, así que lo que ves en la demostración es lo que vas a tener en tu planta.
Preguntas frecuentes
El Ares NT cubre ese rango — llega a 1,200 mm de carrera en X y admite hasta 700 kg de pieza. Por debajo de 600 × 500 × 500 mm y 300 kg, el Benchmark hace el mismo trabajo en menos piso.
