ZEISS ATOS Q
El equipo de alto rendimiento para el escaneado 3D industrial.
La calidad se escribe con Q.
Una solución de escaneado 3D para tareas complejas de medición e inspección
Fiable, versátil y compacto
Móvil, versátil y preciso: ATOS Q está listo para su taller. Diseñado como un escáner 3D flexible para tareas de medición e inspección complejas, cumple con las altas exigencias metrológicas de muchas industrias. En combinación con ZEISS INSPECT, constituye un sistema de medición óptico 3D rápido, compacto y fácil de manejar con el ADN auténtico de ATOS.
Diseñado para un uso industrial
El escáner 3D ATOS Q ha sido específicamente diseñado para un uso industrial. El equipo proporciona resultados de medición totalmente trazables incluso en condiciones adversas. Los sistemas óptico y electrónico del robusto escáner están diseñados a prueba de polvo y de salpicaduras, por lo que resulta ideal para trasladar un proyecto de la sala de medición al área de producción. Otro aspecto destacado: su tamaño compacto y su manejo sencillo y cómodo.
Demostración del ZEISS ATOS Q con tu pieza
3D Metrisoft distribuye el ATOS Q en México y hace demostraciones:
Equipado con tecnología de vanguardia
El escáner 3D ATOS Q captura información de calidad de forma rápida y con detalles precisos, proporcionando así una base fiable para el análisis de datos. Su principio TripleScan lo hace ideal para medir superficies reflectantes y objetos con abolladuras. El ecualizador de luz azul aumenta el brillo de la fuente de luz y transfiere una luz uniforme y sin manchas a la unidad de proyección.
Resultados rápidos, rendimiento excepcional
El extraordinario rendimiento del escáner 3D ATOS Q se debe en gran medida a su ecualizador de luz azul y al rápido procesamiento de datos. El ecualizador de luz azul permite la proyección de franjas a alta velocidad y es tan potente que incluso es capaz de lograr tiempos de medición cortos con superficies ópticas adversas Los puertos industriales con los cables de fibra óptica y las robustas conexiones enchufables garantizan una alta transferencia de datos.
Precisión de alta velocidad con la tecnología de luz azul

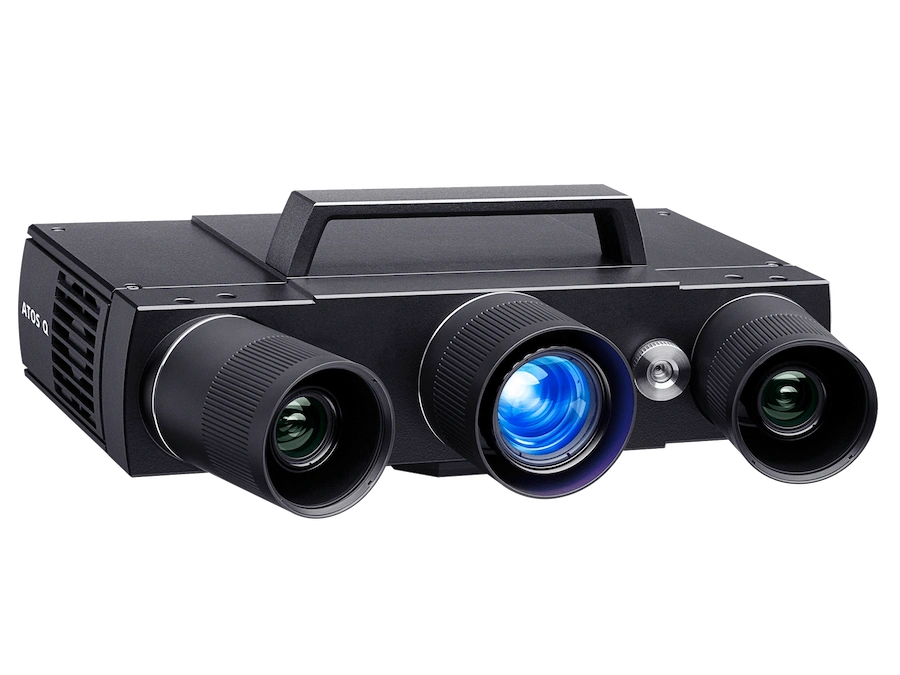

Los patrones de franjas precisos se proyectan sobre la superficie del objeto y son captados por dos cámaras basadas en el principio de la cámara estereoscópica. La tecnología de proyección funciona con luz azul de banda estrecha, lo que significa que la luz ambiental que interfiere puede filtrarse durante la adquisición de imágenes.
Extremadamente versátil y preparado para cualquier reto
El compacto escáner 3D ATOS Q es muy versátil: se encarga de complejas tareas de medición e inspección en funcionamiento manual y semiautomático.
Manual

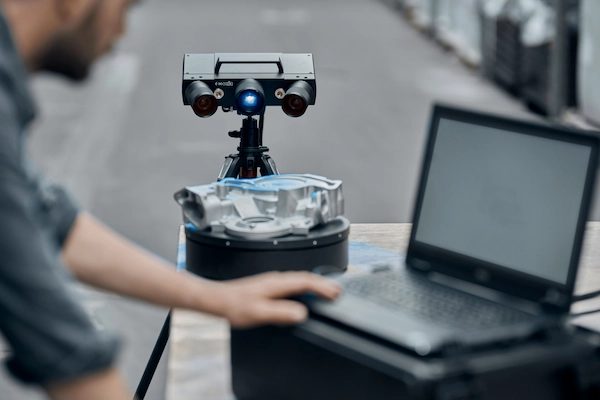

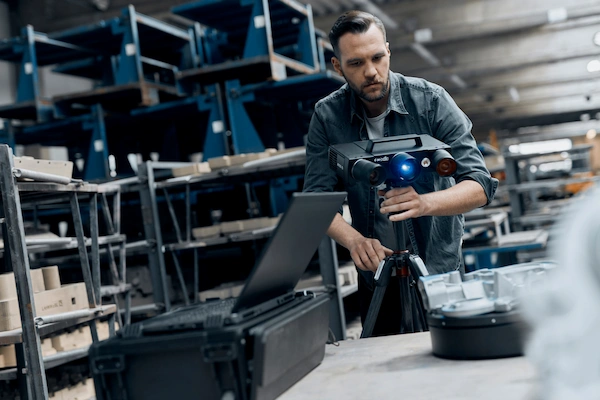

Gracias a su peso de tan solo 4 kg y a su diseño compacto, el escáner 3D ATOS Q puede trasladarse fácilmente. Montado sobre un trípode, es adecuado para la sala de medición y para su uso móvil en la producción.
Modelado de la calidad con múltiples volúmenes de medición

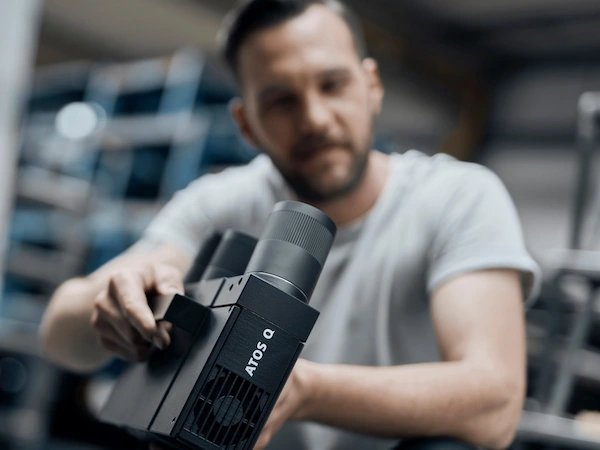

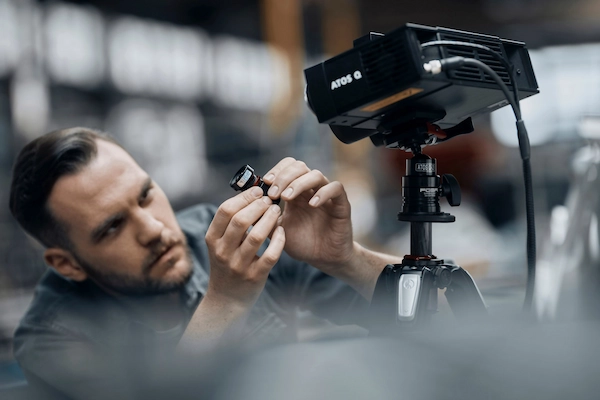

Las lentes intercambiables de ATOS Q garantizan mediciones de alta precisión de piezas pequeñas y medianas. Cambiar el volumen de medición del más pequeño al más grande resulta una tarea fácil gracias a la posición fija de la cámara.
ATOS Q garantiza la calidad
- para piezas de fabricación aditiva
- para piezas de plástico y moldeadas por inyección
- en los procesos de fundición en arena, fundición a presión y fundición a la cera perdida
- en las cadenas de procesos de punzonado, doblado, estirado, prensado y conformado
Datos Técnicos
| ATOS Q 8M | ATOS Q 12M | |
|---|---|---|
| Fuente de luz | LED | LED |
| Puntos por escaneado | 8 millones | 12 millones |
| Área de medición (mm²) | 100 × 70 – 500 × 370 | 100 × 70 – 500 × 370 |
| Distancia entre puntos (mm) | 0.04 – 0.15 | 0.03 – 0.12 |
| Distancia de trabajo (mm) | 490 | 490 |
| Peso | aprox. 4 kg | aprox. 4 kg |
| Dimensiones | aprox. 340 mm × 240 mm × 83 mm | aprox. 340 mm × 240 mm × 83 mm |
| Longitud del cable | cable de fibra óptica de 10 m | cable de fibra óptica de 10 m |
| Sistema operativo | Windows 11 | Windows 11 |
| Volúmenes de medición | 50, 100, 170, 270, 350, 500 | 50, 100, 170, 270, 350, 500 |
Cómo se elige entre ATOS Q 8M y ATOS Q 12M
El ATOS Q 8M y el ATOS Q 12M comparten área de medición, distancia de trabajo de 490 mm, peso y software. Los separa la cantidad de puntos por escaneado — 8 o 12 millones — y con ella el paso de la malla. La distancia entre puntos va de 0.04 a 0.15 mm en el 8M y de 0.03 a 0.12 mm en el 12M, y dentro de cada rango la marca el volumen de medición. Cuanto menor el volumen, más fino el paso.
Los volúmenes del 50 al 500 se cambian con las lentes intercambiables, con la cámara en posición fija. Una pieza más grande que el área de medición se escanea por tomas que ZEISS INSPECT une en una sola malla. El ATOS Q es parte de la línea ZEISS HandsOn Metrology, y las especificaciones completas las publica ZEISS en HandsOn Metrology.
Preguntas frecuentes
Los dos miden el mismo área, de 100 × 70 a 500 × 370 mm, a 490 mm de distancia de trabajo, pesan unos 4 kg y corren ZEISS INSPECT. El ATOS Q 12M captura 12 millones de puntos por escaneado y baja a 0.03 mm entre puntos; el 8M captura 8 millones y baja a 0.04 mm. El 12M conviene cuando la pieza tiene detalle fino — radios pequeños, nervaduras, texturas — y el 8M cuando lo que se mide son superficies y formas generales.
