CMM Coord3 Benchmark
CMM de semipórtico
CMM económica de alto rendimiento para la inspección de alta precisión de piezas pequeñas y medianas.
Solución ideal para talleres pequeños
Excelente ergonomía y precisión

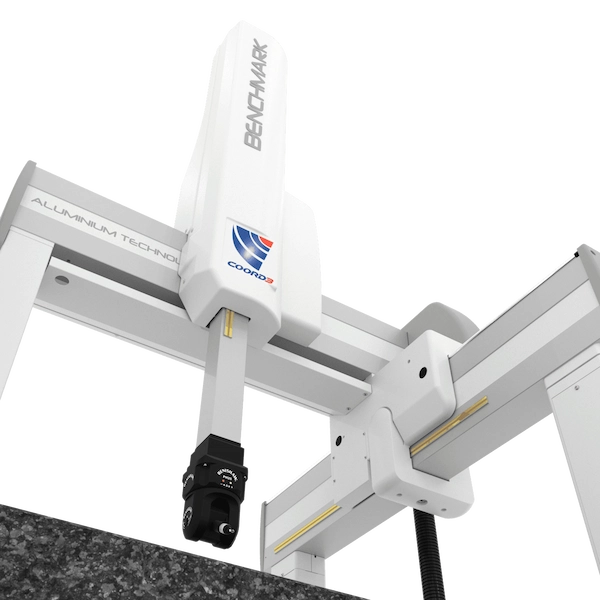

La Coord3 Benchmark se caracteriza por su diseño abierto, que ofrece una excelente ergonomía. Su tamaño compacto permite ubicarlo fácilmente en salas de control de calidad o entornos de producción.
La Coord3 Benchmark, con cojinetes neumáticos en todos los ejes, declara un MPEE0 desde 2.5 + 3.0·L/1000 µm bajo ISO 10360-2. Viene de serie con una sonda de contacto Renishaw, y puede suministrarse con un cabezal de sonda motorizado para aplicaciones de inspección totalmente automatizadas.
Demostración de la CMM Coord3 Benchmark con tu pieza
3D Metrisoft distribuye la CMM Coord3 Benchmark en México y hace demostraciones:
Características
La Coord3 Benchmark está disponible en configuración manual o CNC. Las máquinas manuales pueden actualizarse posteriormente in situ a la versión CNC completa, lo que ofrece la posibilidad de realizar una inversión en dos fases.
- Plataforma avanzada de aleación ultrarrígida
- Rápida difusión térmica a través del marco cuando cambia la temperatura
- El diseño FEA garantiza un momento de inercia y una rigidez óptimos, lo que permite una fuerte aceleración
- Base compuesta de una sola pieza de granito con insertos superiores roscados M8 en un gran diseño de damero
Opciones

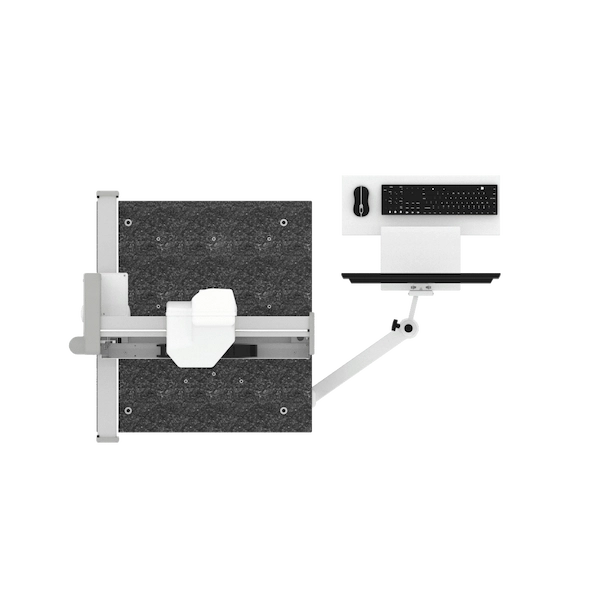

- Estación táctil opcional de CMM para una mayor ergonomía del usuario
- Compensación térmica dinámica inalámbrica de la máquina y los componentes
- Sistema neumático de aislamiento de vibraciones
- Secador de aire
- Kit de fijación para piezas modulares
- Compartimento modular de la CMM
- Kit para pasar de Benchmark manual a CNC
Modelos y dimensiones
| Modelo | Carreras de medición X · Y · Z (mm) | Dimensiones exteriores largo · ancho · alto (mm) | Mesa de granito (mm) | Peso máximo de pieza | Peso de la CMM |
|---|---|---|---|---|---|
| Coord3 Benchmark 06.05.05 | 600 × 500 × 500 | 1,066 × 1,800 a 1,930 × 2,392 | 960 × 803 | 300 kg | 435 kg |
Exactitud bajo ISO 10360-2, rango T1
| Cabezal y palpador | MPEE0 µm | MPLR0 µm |
|---|---|---|
| MH20i, PH10T/M o PH20 con TP20 | 2.7 + 3.0·L/1000 | 2.5 |
| PH10T/M con TP200 | 2.5 + 3.0·L/1000 | 2.5 |
MPEE0 y MPLR0 bajo UNI EN ISO 10360-2:2010, en el rango T1 de 18 a 22 °C. L en milímetros. Con cabezal PH20 la carrera en Z baja a 470 mm. El peso incluye la CMM y su base; el control y la computadora suman unos 20 kg. Velocidad máxima de posicionamiento de 500 mm/s y aceleración de 1500 mm/s². Cifras del catálogo técnico de Coord3.
Aplicaciones de la Coord3 Benchmark por sector
- Automotriz y autopartes — piezas maquinadas, soportes y carcasas pequeñas y medianas, liberadas con GD&T junto a la línea.
- Maquinado de precisión — primera pieza y control en proceso de piezas de hasta 300 kg, punto a punto con TP20 o TP200.
- Inyección de plástico — insertos, moldes pequeños y piezas técnicas con tolerancia funcional.
Preguntas frecuentes
La CMM Coord3 Benchmark mide en un volumen de 600 × 500 × 500 mm, sobre una mesa de granito de 960 × 803 mm que carga hasta 300 kg. Con cabezal PH20 la carrera en Z queda en 470 mm. Es el tamaño de las piezas maquinadas, carcasas, soportes e insertos de molde que se liberan junto a la línea.
