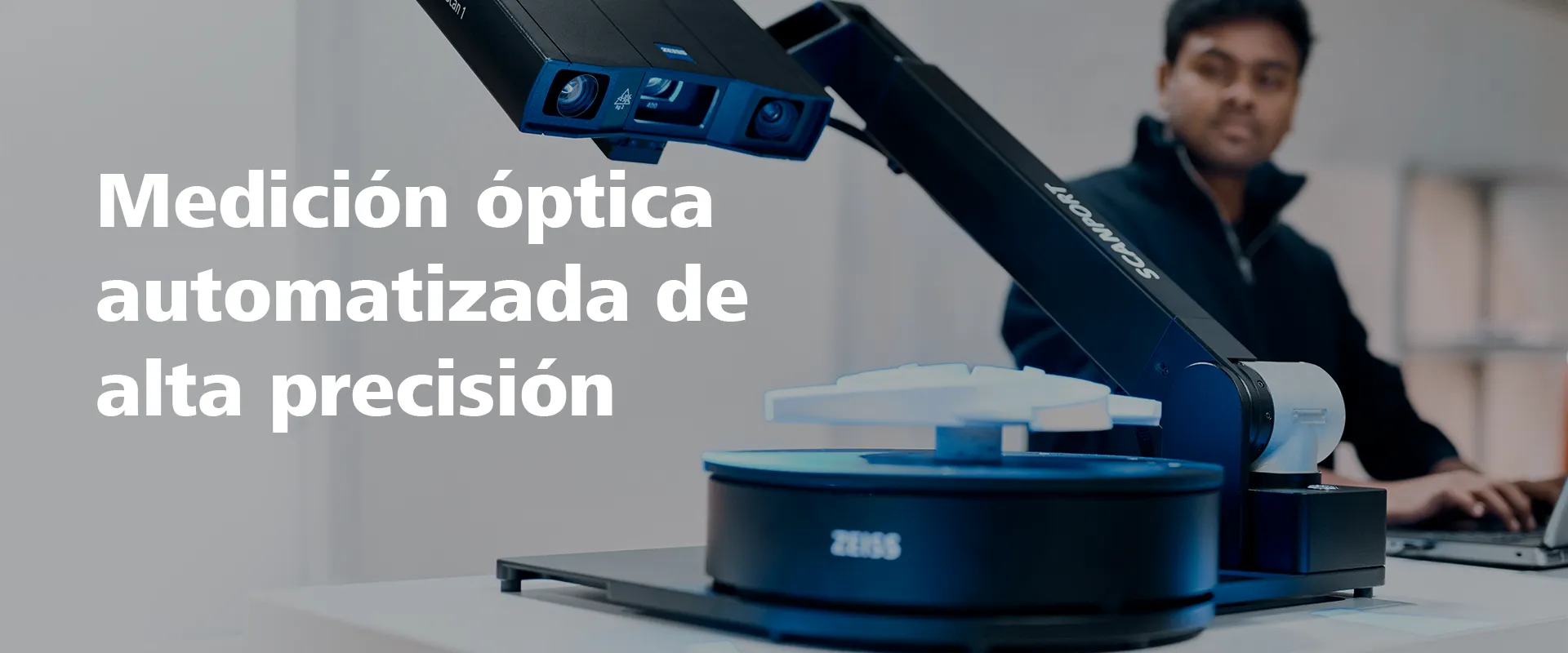

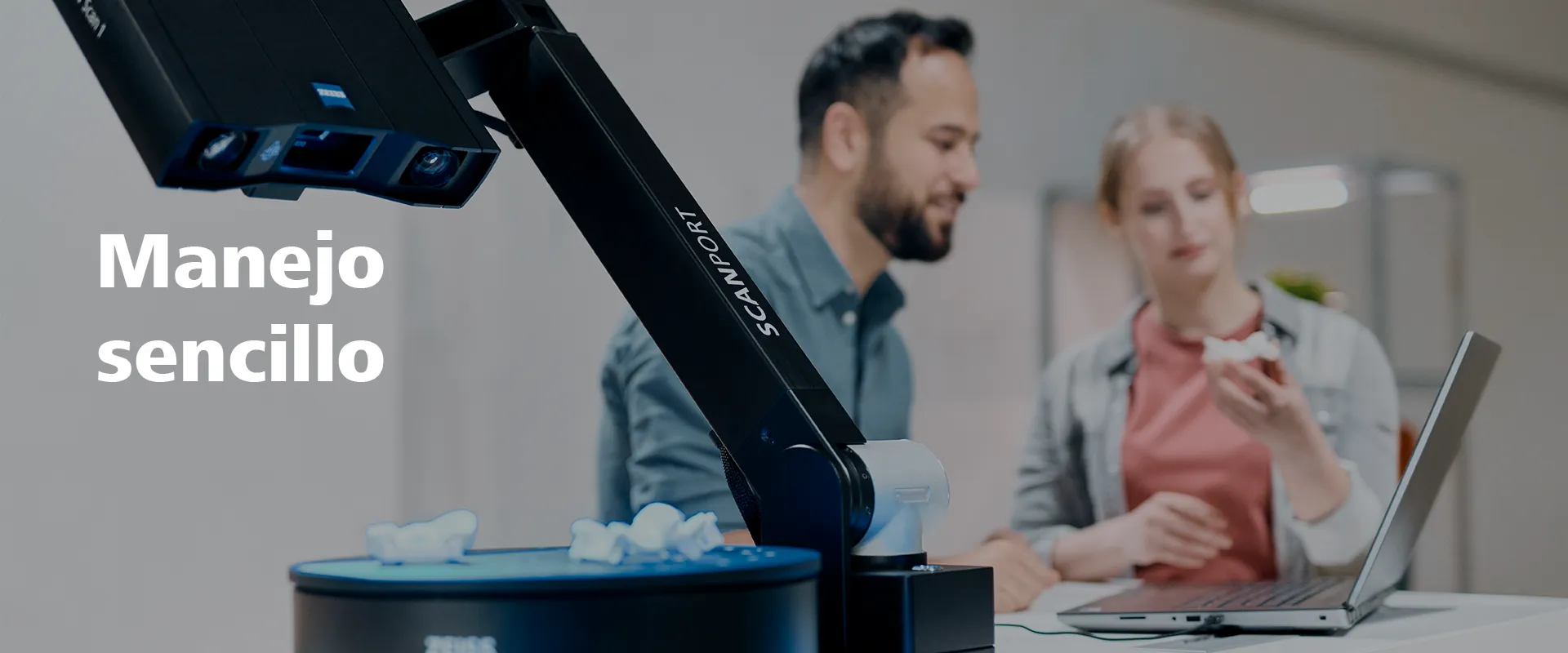

Fácil de manejar. Listo para escanear.
Una solución completa para la automatización de 3 ejes: ZEISS ScanPort
Fácil automatización

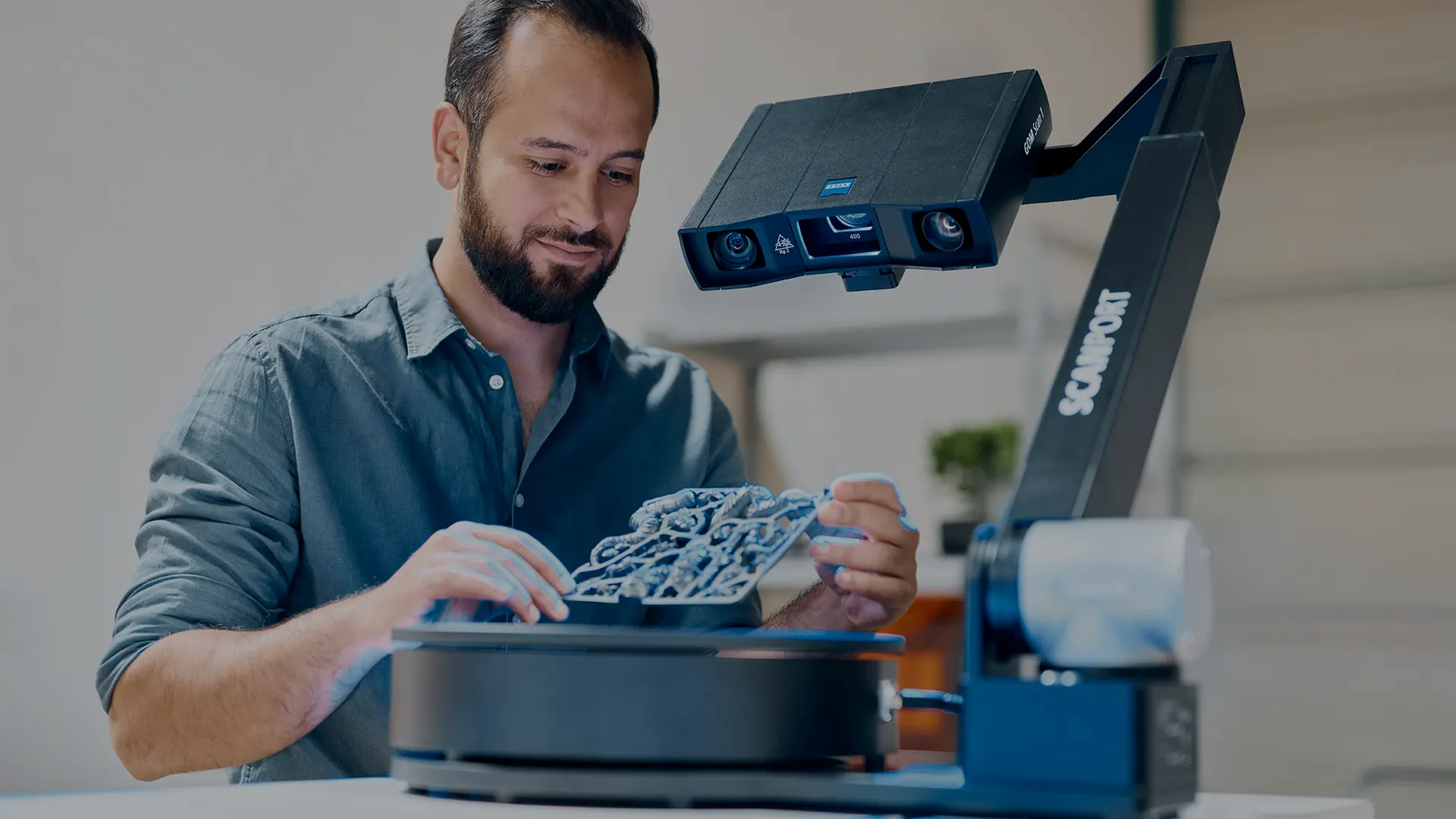

ZEISS ScanPort es una solución completa para la automatización de 3 ejes con un solo clic. Se trata de un sistema semiautomatizado móvil y flexible que proporciona datos metrológicamente perfectos. Operado por el software ZEISS INSPECT, ZEISS ScanPort es la solución todo en uno para capturar todos los detalles de piezas pequeñas y medianas.
Calidad de grado metrológico

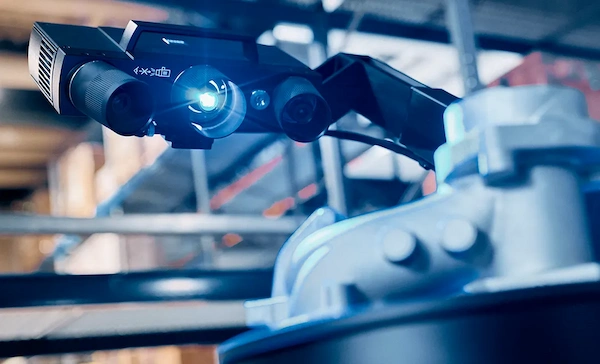

ZEISS ScanPort ofrece alta precisión y datos 3D rápidos y exactos. La tecnología de proyección de franjas y la tecnología de luz azul garantizan la máxima calidad.
Escaneo 3D automatizado de 3 ejes

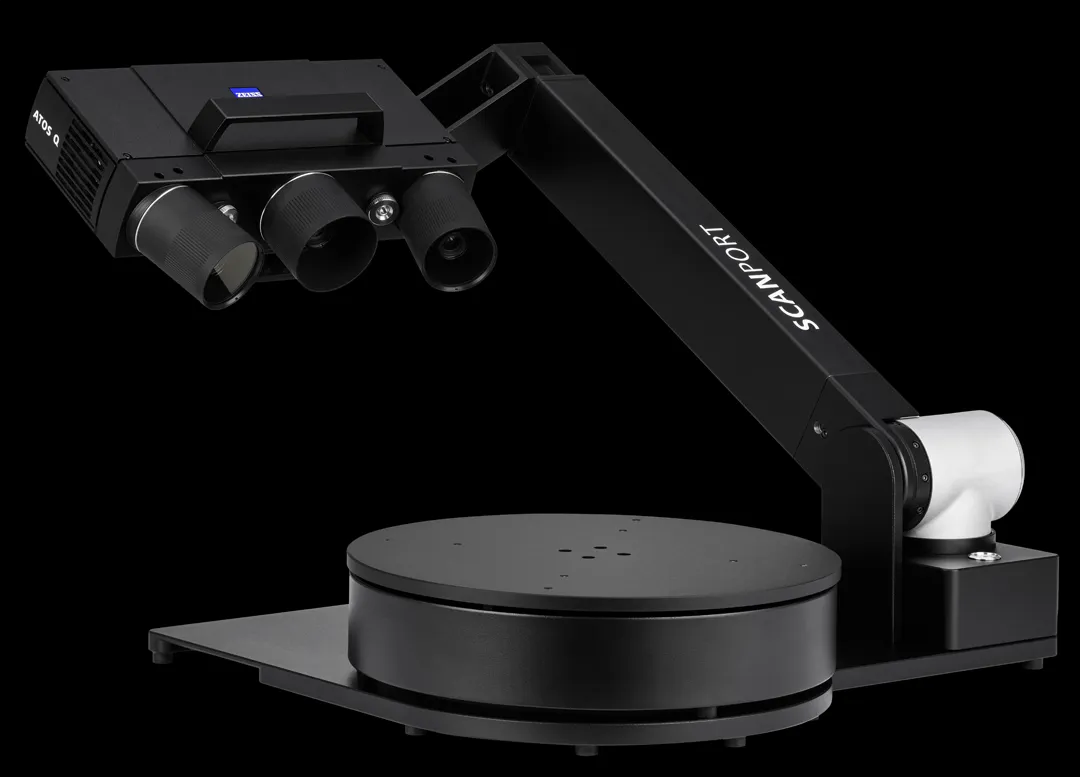

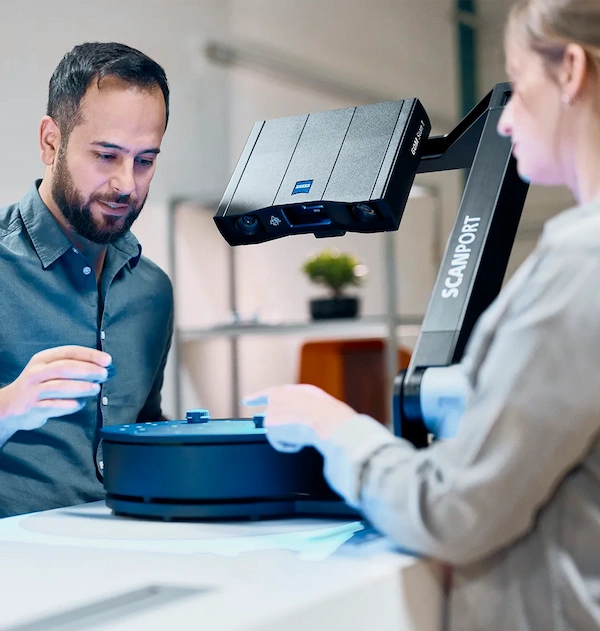

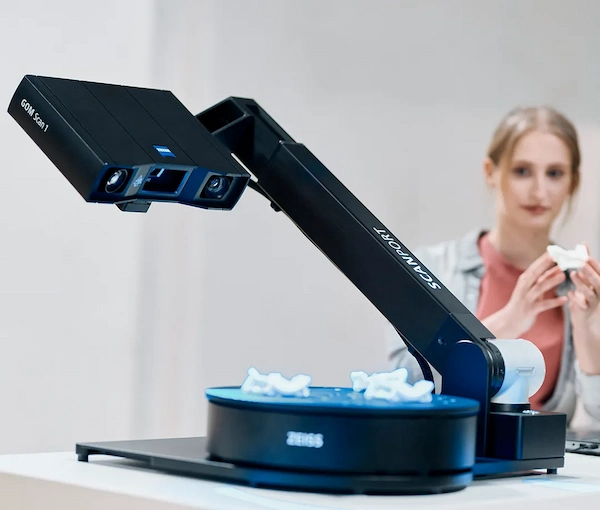

ZEISS ScanPort es una solución todo en uno semiautomatizada. El brazo automatizado, con un movimiento vertical y una inclinación hacia atrás o hacia arriba, ofrece una automatización de 3 ejes en combinación con la mesa giratoria. Esto permite que el sensor mida desde diferentes distancias y ángulos, captando cada detalle de la pieza medida.
Solución móvil y flexible

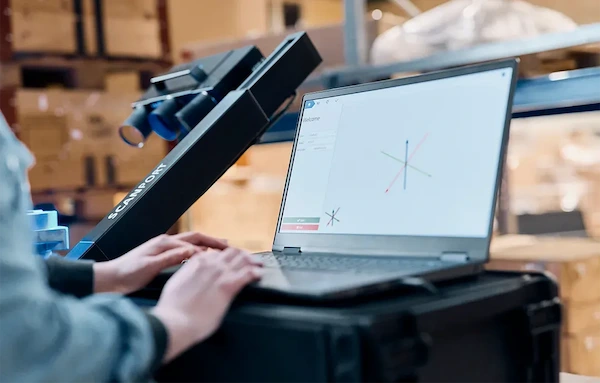

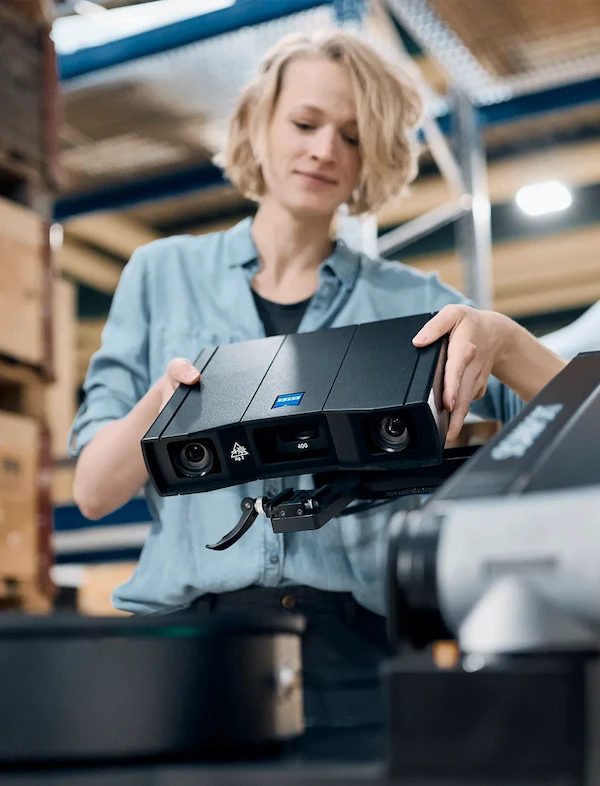

ZEISS ScanPort lleva la automatización allí donde la necesite. Simplemente coloque el equipo para empezar a medir su pieza, incluso directamente en producción. Su diseño ligero y modular facilita su transporte o desplazamiento. Para una mayor flexibilidad, puede retirar el escáner 3D para medir también piezas grandes. ZEISS ScanPort está disponible en diferentes versiones, que le permiten elegir la resolución según los detalles que necesite.
Características
Software extendido para usos extensos

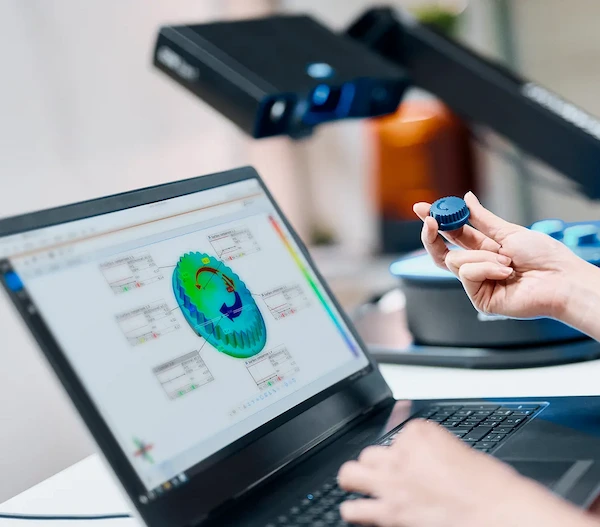

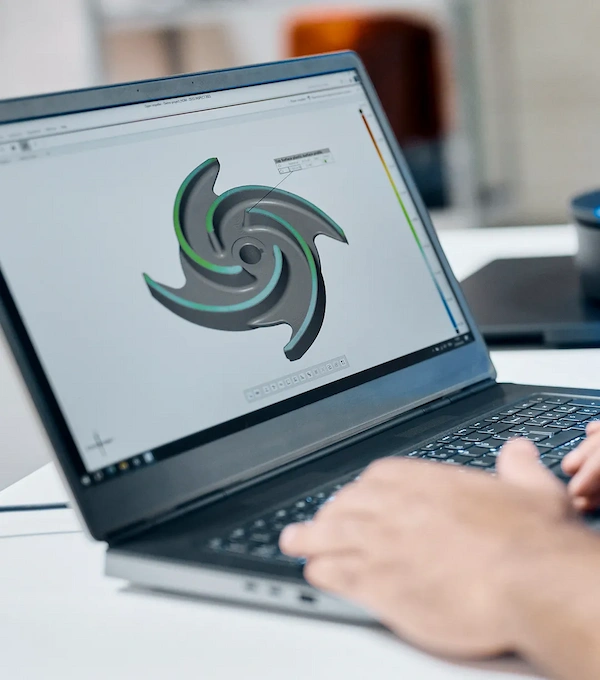

ZEISS INSPECT es nuestro software de metrología 3D todo en uno y fácil de usar. Con este potente software, la edición de mallas, la comparación CAD o la creación de modelos 3D se lleva a cabo con solo unos clics. Las funciones de software ampliadas, como el modo quiosco, garantizan que pueda sacar el máximo partido a la medición con este sistema. En este modo, ZEISS ScanPort es independiente del operador y cualquiera puede medir e inspeccionar las piezas necesarias.
Escaneo basado en plantillas
Las plantillas de escaneado predefinidas en ZEISS INSPECT no requieren ninguna configuración. Basta con colocar la pieza y empezar a escanear. Las plantillas personalizables le permiten añadir instrucciones adicionales a la configuración de la medición.
Reproduzca su escaneo de una sola vez

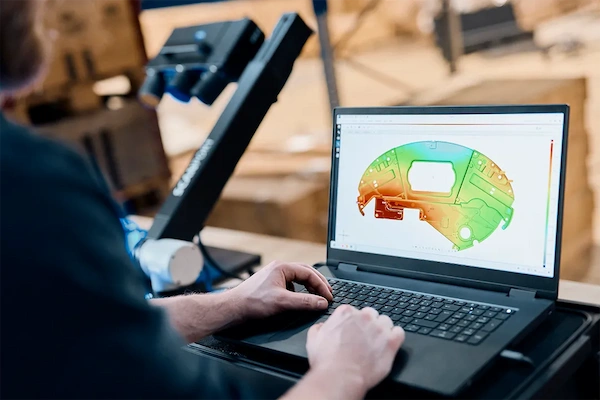

ZEISS ScanPort es una potente solución para la inspección repetida de piezas complejas y similares. Gracias a la repetición en movimiento, puede repetir la misma medición con un solo clic, de tal manera que la inspección de la segunda pieza se actualiza automáticamente. Incluso puede ver las desviaciones entre todas las piezas medidas, lo que le permitirá identificar rápidamente tendencias entre las piezas
Alta repetibilidad y precisión
ZEISS ScanPort en combinación con ZEISS INSPECT ofrece una alta repetibilidad y precisión. Gracias a la repetición del movimiento y el uso de plantillas de escaneado, lograr una alta repetibilidad es más fácil que nunca. Con tan solo un clic, podrá reproducir todo su escaneo. ZEISS ScanPort es una solución fiable y potente para todas sus tareas de medición.
Asistente de flujo de trabajo
El asistente de flujo de trabajo de ZEISS INSPECT le guía paso a paso por las tareas de medición típicas. Solo tiene que elegir lo que desea hacer, como escanear varias piezas a la vez, y seguir las instrucciones. ZEISS ScanPort y ZEISS INSPECT le ofrecen el respaldo necesario durante todo el flujo de trabajo metrológico.
Calibración rápida

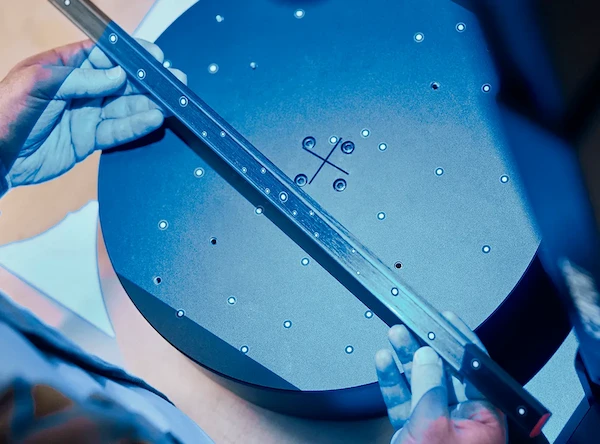

La recalibración de ZEISS ScanPort destaca por su sencillez y automatización. Con la hiperescala incluida y calibrada por DAKKS/Ilac, una calibración rápida y en un solo paso garantiza que su sensor proporcione datos de alta calidad.

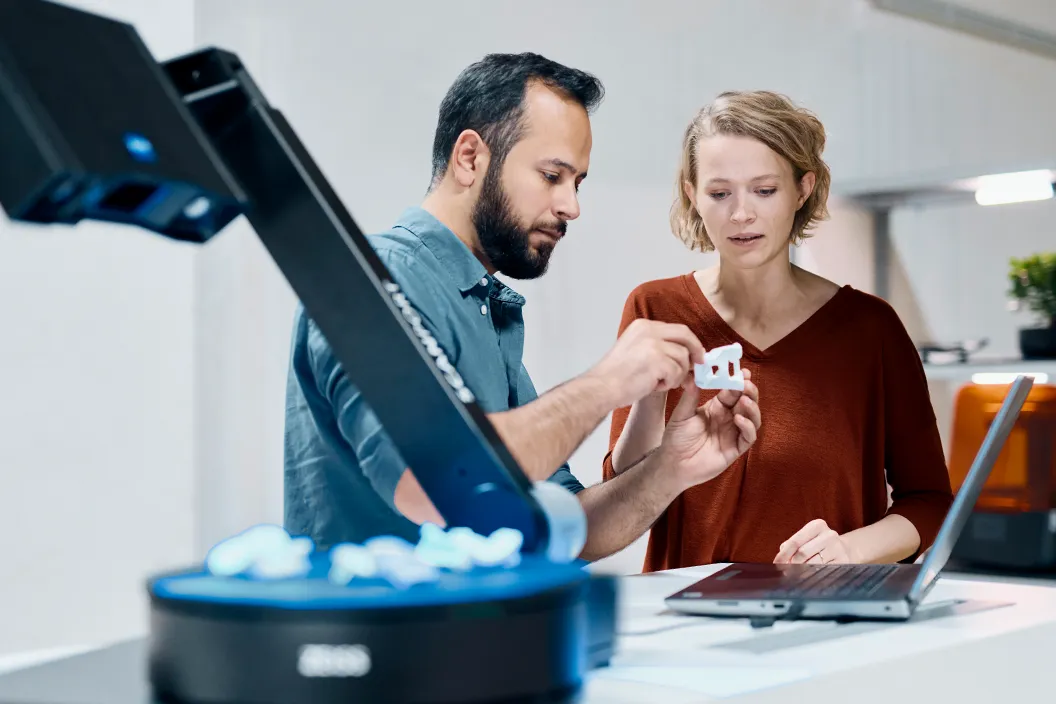

Aplicaciones
Una amplia gama de aplicaciones
Utilice ZEISS ScanPort para:
- Impresión 3D
- Ingeniería inversa y facturación
- Presentaciones virtuales o modelos 3D
- Moldeo de plástico y por inyección
- Fundición
- Punzonado y plegado
Lleve consigo el ZEISS ScanPort a donde sea

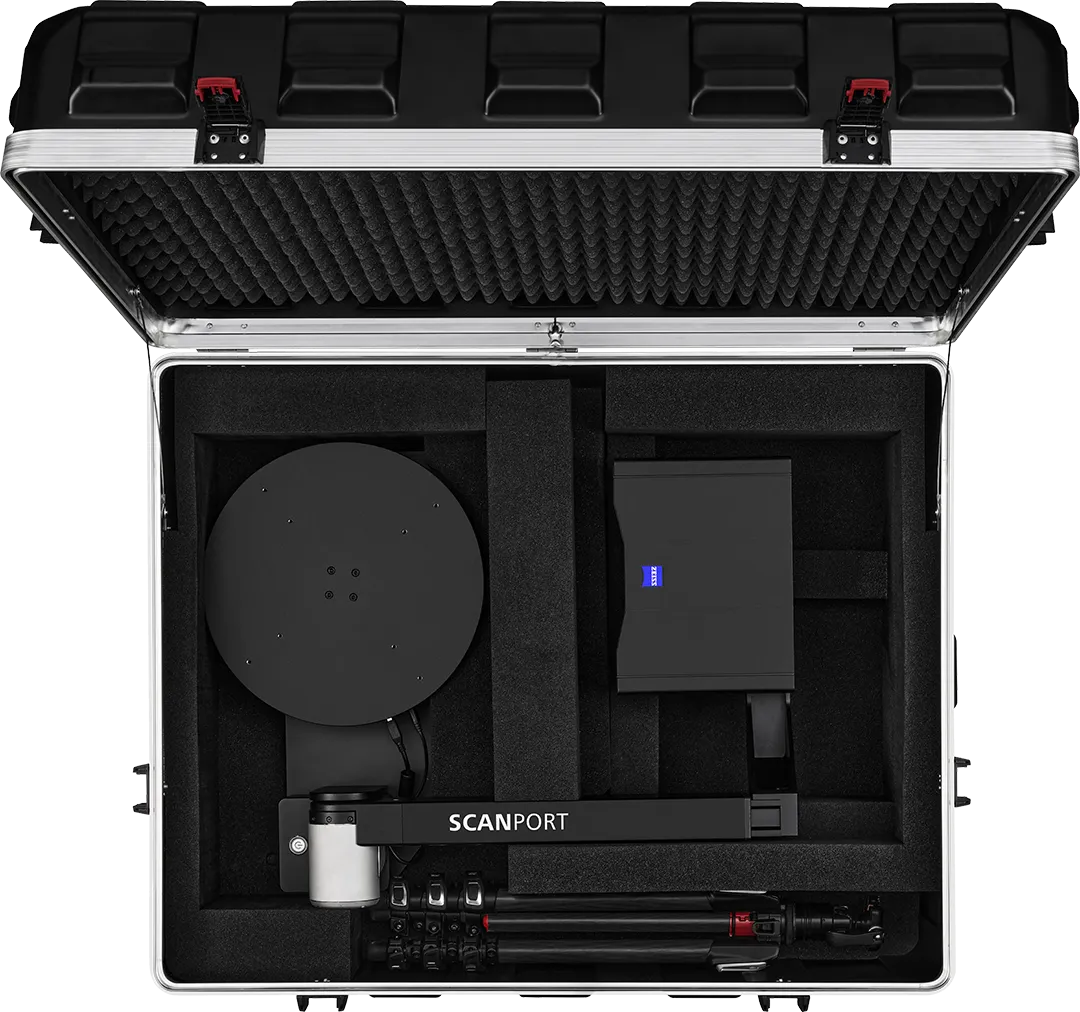

Un maletín de viaje permite guardar de forma segura el ZEISS ScanPort y el resto de componentes para un transporte fácil y rápido. Está disponible como complemento del ZEISS ScanPort.
Datos Técnicos
Zeiss ScanPort
| Fuente de luz | Tecnología de luz azul |
| Puntos por escaneado | Hasta 12 millones(1) |
| Volumen de escaneo | Hasta diámetro 500 × 300 mm³ (2) |
| Distancia entre puntos [mm] | Hasta 0,03 mm |
| Carga útil | 20 kg |
| Peso | aprox. 22 kg (concepto modular: la pieza más pesada pesa 11 kg) |
| Dimensiones | 550 mm × 725 mm × 180 mm |
| Interfaz | USB 2.0 |
| Energía | AC 100 ~ 240 V, 50/60 Hz |
| Sistema operativo | Windows 11 |
| Software | ZEISS INSPECT |
