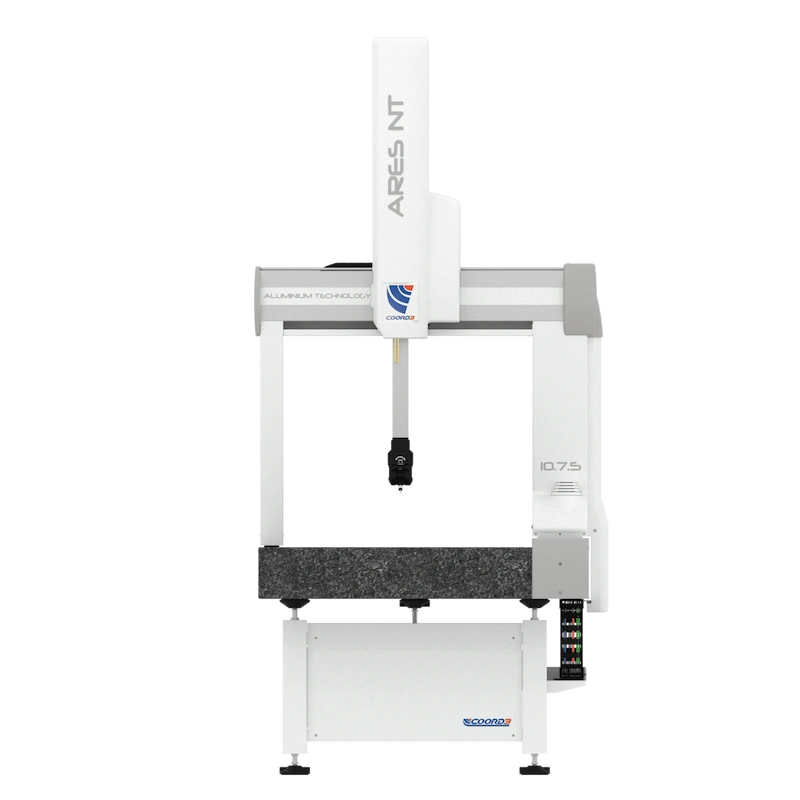

CMM Coord3 Ares
Puente MMC
La CMM Ares es la solución ideal para laboratorios de control con techos bajos. Configuración manual o CNC.
MMC ideal para talleres
Diseño compacto, rendimiento extraordinario
Ares tiene una altura total baja, inferior a la de la mayoría de las CMM del mercado, y también están disponibles con un soporte de sección baja para reducir la altura total en 100 mm adicionales.
Esta característica convierte al Ares en la solución ideal para laboratorios de control con techos bajos.
Las MMC ARES pueden suministrarse en configuración manual o CNC, con la opción de actualizar posteriormente una unidad manual a una versión CNC completa.
Hay dos niveles de rendimiento disponibles:
- ARES: para aplicaciones estándar
- ARES NT: para un rendimiento con mayores exigencias. ARES NT dispone de una columna del eje Z de carburo de silicio que aumenta la rigidez general de la plataforma de medición. Este extraordinario sistema de MMC para aplicaciones de metrología de alta precisión utiliza toda la gama de tecnologías de exploración de Renishaw.
Demostración de la CMM Coord3 Ares con tu pieza
3D Metrisoft distribuye la CMM Coord3 Ares en México y hace demostraciones:
Características
ARES está disponible en versiones de 500 mm y 700 mm de ancho de cubierta y, sin duda, destaca como la MMC ideal para talleres.
- Armazón de aleación ultrarrígida para garantizar la máxima rigidez en aplicaciones de escaneado
- Estructura con rápida difusión térmica para cambios en las condiciones ambientales
- Extrusión de la viga del puente diseñada mediante AEF, que permite un momento de inercia óptimo para una deflexión mínima con aceleraciones elevadas.
- Mesa roscada M8 que encaja en la gran disposición en damero.
Opciones
- Sensor de escaneado láser
- Compensación térmica dinámica inalámbrica de la máquina y los componentes
- Sistema neumático de aislamiento de vibraciones
- Kit de bloqueo de piezas modulares
Modelos y dimensiones
| Modelo | Versiones | Carreras de medición X · Y · Z (mm) | Dimensiones exteriores largo · ancho · alto (mm) | Peso máximo de pieza | Peso de la CMM |
|---|---|---|---|---|---|
| Coord3 Ares 07.07.05 | NT y NT-L | 700 × 650 × 500 | 1,380 × 1,160 × 2,429 | 650 kg | 775 kg |
| Coord3 Ares 10.07.05 | NT y NT-L | 1,000 × 650 × 500 | 1,680 × 1,160 × 2,429 | 700 kg | 925 kg |
| Coord3 Ares 12.07.05 | NT y NT-L | 1,200 × 650 × 500 | 1,880 × 1,160 × 2,429 | 700 kg | 990 kg |
| Coord3 Ares 07.07.07 | NT | 700 × 650 × 650 | 1,380 × 1,160 × 2,734 | 650 kg | 800 kg |
| Coord3 Ares 10.07.07 | NT | 1,000 × 650 × 650 | 1,680 × 1,160 × 2,734 | 700 kg | 950 kg |
| Coord3 Ares 12.07.07 | NT | 1,200 × 650 × 650 | 1,880 × 1,160 × 2,734 | 700 kg | 1,015 kg |
Exactitud por versión, rango T1
| Versión | Familia Y · Z | MPEE0 con TP20 µm | MPEE0 con TP200 µm | MPEE0 con SP25M µm | MPETij de escaneo µm |
|---|---|---|---|---|---|
| Coord3 Ares NT | xx.07.05 | 2.1 + 3.0·L/1000 | 1.9 + 3.0·L/1000 | 1.9 + 3.0·L/1000 | 4.0 |
| Coord3 Ares NT | xx.07.07 | 2.5 + 3.3·L/1000 | 2.3 + 3.3·L/1000 | 2.3 + 3.3·L/1000 | 4.5 |
| Coord3 Ares NT-L | xx.07.05 | 2.5 + 3.3·L/1000 | 2.3 + 3.3·L/1000 | 2.3 + 3.3·L/1000 | 4.6 |
MPEE0 bajo UNI EN ISO 10360-2:2010 y MPETij bajo UNI EN ISO 10360-4:2005, en el rango T1 de 18 a 22 °C con gradientes máximos de 0.5 °C/h, 2 °C/24 h y 0.5 °C/m. L en milímetros. Cifras del catálogo técnico de Coord3.
Aplicaciones por sector
- Automotriz y autopartes — piezas maquinadas, carcasas y soportes medianos liberados con GD&T en el taller, junto a la línea.
- Maquinado de precisión — primera pieza y control en proceso de piezas de hasta 700 kg, punto a punto o por escaneo con SP25M.
- Inyección de plástico — moldes, insertos y piezas técnicas con tolerancia funcional.
Preguntas frecuentes
La Coord3 Ares NT lleva la columna del eje Z en carburo de silicio y se ofrece con 500 o 650 mm de carrera en Z. La NT-L lleva la columna en aleación de aluminio, solo con 500 mm en Z, y declara un MPEE0 de 2.5 + 3.3·L/1000 µm contra 2.1 + 3.0·L/1000 µm de la NT con TP20.
