ZEISS HandsOn Metrology
Escáner 3D industrial y tomografía computarizada
Hay geometría que el punto a punto no alcanza a describir — superficie libre, lámina conformada, la porosidad dentro de una pieza fundida. Ahí hace falta capturar la pieza entera en vez de cotas sueltas. Bajo la marca ZEISS HandsOn Metrology, ZEISS reúne los escáneres ópticos ATOS y GOM Scan, el escáner láser de mano T-SCAN y el tomógrafo industrial METROTOM. 3D Metrisoft los vende, los renta y los respalda con servicio propio desde Querétaro.
Aplicaciones por sector y tipo de pieza
- Comparación contra CAD y mapa de desviación en lámina conformada, estampado y conjuntos soldados
- Digitalización de moldes, troqueles y modelos para ingeniería inversa y refabricación de piezas fuera de producción
- Inspección no destructiva de porosidad y estructuras internas en fundición a presión e inyección de plástico
Los cinco equipos corren con ZEISS INSPECT, así que el mismo software arma la malla, la compara contra el CAD y emite el reporte sin importar con cuál se haya capturado la pieza.
Cuál equipo ZEISS corresponde a cada pieza
Los cinco corren con ZEISS INSPECT, así que el flujo de trabajo y los reportes son los mismos se elija el que se elija. Lo que cambia entre ellos es la tecnología de captura, el tamaño de pieza que admiten y si miden la superficie o el interior.
| Equipo | Tecnología | Área o volumen de medición | Distancia entre puntos o tamaño de vóxel | Especificación de exactitud no comparable entre tecnologías | Para qué pieza |
|---|---|---|---|---|---|

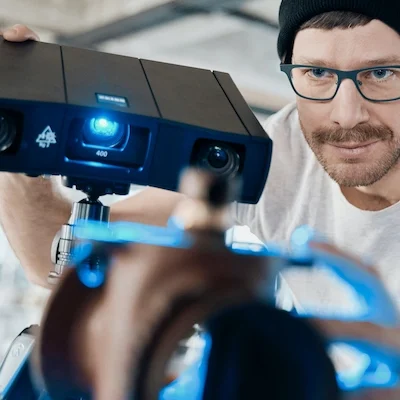

| GOM Scan 1 | Luz azul de franjas. Sobre trípode o base, 2.5 kg | 100 × 65 · 200 × 125 · 400 × 250 mm² | 0.037 · 0.060 · 0.129 mm | Consultar | Piezas pequeñas y medianas. Impresión 3D e ingeniería inversa |

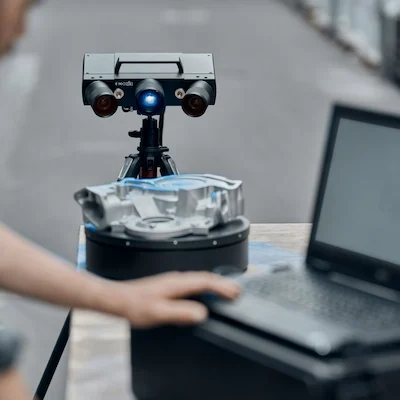

| ZEISS ATOS Q | Luz azul TripleScan. Sobre trípode, 4 kg. Versiones 8M y 12M | 100 × 70 a 500 × 370 mm² | 8M — 0.04 a 0.15 mm 12M — 0.03 a 0.12 mm | Consultar | Fundición, inyección y estampado. A prueba de polvo y salpicaduras |

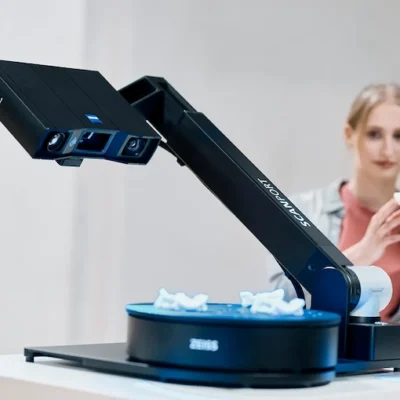

| ZEISS ScanPort | Automatización de 3 ejes. Aloja el ATOS Q o el GOM Scan 1 | Hasta Ø 500 × 300 mm mesa giratoria de 350 mm | Hasta 0.03 mm | Consultar | Lotes repetidos de la misma pieza. Carga útil de 20 kg |

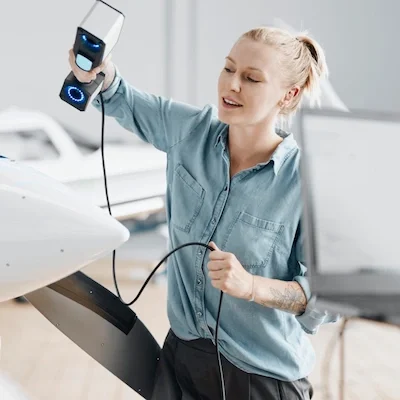

| ZEISS T-SCAN hawk 2 | Láser azul de mano. Menos de 1 kg | Volumen de medición ampliable piezas de hasta varios metros en modo satélite, sin marcadores codificados | Consultar | 0.02 mm + 0.015 mm/m exactitud volumétrica. Validación basada en ISO 10360 | Piezas grandes, cavidades profundas y zonas de difícil acceso |
| ZEISS METROTOM 1 | Tomografía computarizada. Rayos X de 160 kV, detector 2.5 k | 165 × 140 mm Pieza de hasta 5 kg | Vóxel de hasta 32.6 µm | 5 µm + L/100 MPE SD, error de distancia entre esferas | Estructuras internas y porosidad, sin cortar la pieza |
Cifras de las fichas técnicas de ZEISS. El GOM Scan 1 existe en tres versiones —MV 100, MV 200 y MV 400—, cada una con su propia área de medición y su distancia entre puntos.
Cómo se leen las cifras de exactitud
Las dos cifras de exactitud de la tabla no se comparan entre sí — la del T-SCAN hawk 2 es una exactitud volumétrica y la del METROTOM 1 un MPE SD, el error al medir la distancia entre dos esferas. Son ensayos distintos, y hasta unidades distintas: esos 0.02 mm del T-SCAN son 20 µm. La que corresponde a cada configuración se confirma al cotizar. Las especificaciones completas de cada equipo las publica ZEISS en HandsOn Metrology.
Trazabilidad documentada y calibración acreditada en Querétaro
Cada T-SCAN hawk 2 incluye tres patrones de longitud y uno de coordenadas calibrados por DAkkS, con los que se cualifica el sistema. Cada METROTOM 1 se comprueba en producción y otra vez ya instalado, contra un artefacto de ensayo certificado DAkkS. Y el ScanPort recalibra en un solo paso con su hiperescala, calibrada por DAkkS e ILAC. Es trazabilidad documentada, que es lo que un auditor pide ver.
Y para el equipo dimensional que lleva certificado de calibración acreditado —máquinas de medición por coordenadas y máquinas de visión— 3D Metrisoft lo emite en su laboratorio de Querétaro, acreditado bajo ISO/IEC 17025. La misma casa que vende el equipo firma el certificado.
Preguntas frecuentes
El ATOS Q sobre trípode. Su área de medición llega a 500 × 370 mm y la pieza se cubre por tomas que el software une. Si es más grande que eso, o tiene cavidades profundas y zonas de difícil acceso, el T-SCAN hawk 2 de mano resuelve mejor — con el modo satélite escanea objetos de varios metros.
